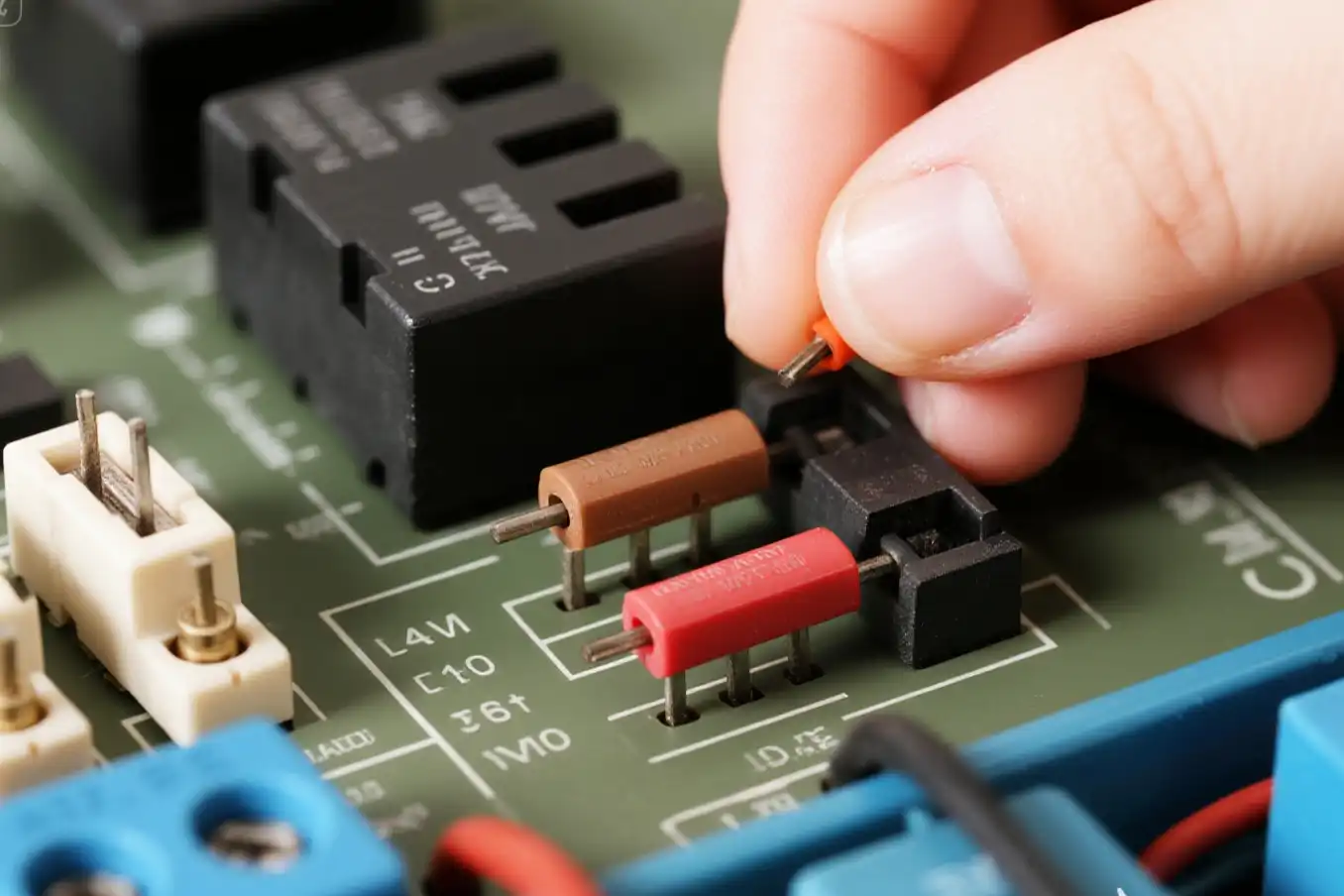

Analisis Koil Relay dan Kesalahan Kontak: Panduan Pemula

Poin -poin penting

Pernahkah Anda memutar kunci mobil Anda dan tidak mendengar apa pun? Atau menemukan alat rumah tiba -tiba berhenti bekerja? Seringkali, bagian kecil dan murah yang disebut relai adalah masalahnya.

Pikirkan relai sebagai sakelar jarak jauh. Sinyal listrik kecil mengontrol sirkuit yang jauh lebih besar dan lebih kuat. Ini memungkinkan chip komputer kecil beroperasi tinggi - perangkat saat ini seperti starter mobil Anda atau kompresor kulkas.

Dua bagian utama menceritakan kisah ini: kumparan dan kontak. Koil bertindak sebagai "otak" yang menerima sinyal kecil. Kontak berfungsi sebagai "otot" yang melakukan pekerjaan berat untuk mengganti sirkuit utama.

Panduan ini akan mengajari Anda dengan tepat mengapa relay gagal. Anda akan belajar cara memeriksa apakah relai berfungsi dengan baik. Pengetahuan ini akan membantu Anda mendiagnosis dan memperbaiki masalah sendiri.

Mengapa relay gagal

Memahami analisis kumparan relay dan kesalahan kontak dimulai dengan mengetahui pekerjaan masing -masing bagian. Koil dan kontak paling sering gagal. Masing -masing memiliki kelemahan spesifik. Mari kita lihat mengapa mereka mogok.

Hati: kumparan estafet

Koil relai pada dasarnya adalah elektromagnet kecil. Kawat tembaga yang sangat tipis membungkus inti besi ratusan atau ribuan kali.

Tegangan kecil yang diterapkan pada koil ini menciptakan medan magnet. Lapangan ini menarik tuas kecil yang disebut jangkar. Armature kemudian mengoperasikan kontak sakelar.

Terlalu panas dan kelelahan

Kelelahan kumparan karena terlalu panas terjadi paling sering. Tegangan yang lebih tinggi dari peringkat koil membuatnya menarik terlalu banyak arus. Ini menciptakan panas yang berlebihan dan melelehkan lapisan pelindung kabel tipis.

Penggunaan konstan juga membangun panas dari waktu ke waktu. Ini terutama benar jika relai tidak dibuat untuk operasi berkelanjutan. Anda mungkin mencium bau plastik atau pernis yang terbakar. Bau ini jelas menunjukkan kumparan goreng. Bau itu berarti isolasi telah gagal sepenuhnya.

Sirkuit terbuka di belitan

Sirkuit terbuka berarti kabel kumparan pecah secara fisik. Ini menciptakan celah di jalur listrik. Tidak ada arus yang bisa mengalir.

Getaran fisik selama ribuan siklus dapat menyebabkan istirahat ini. Memproduksi titik lemah atau karat internal juga berkontribusi. Saat kumparan terbuka, ia tidak dapat membuat medan magnet. Relay tidak melakukan apa -apa.

Belitan korslet

Gulungan korslet terjadi ketika isolasi antara loop kawat rusak. Lonjakan overheating atau tegangan menyebabkan ini.

Saat kabel menyentuh, mereka membuat jalan pintas. Ini mengurangi total dan resistensi total koil. Koil kemudian menarik arus besar. Ini dapat meniup sekering sirkuit kontrol atau kerusakan elektronik sensitif yang dimaksudkan untuk mengaktifkan relai.

The Haborse: The Relay Contacts

Kontak relai adalah titik sakelar fisik. Mereka membuka dan mendekati aliran listrik kontrol di sirkuit daya utama, tinggi -.

Kontak ini menggunakan paduan logam khusus. Bahannya menolak keausan dan menghantarkan listrik dengan baik. Mereka adalah estafet kerja dan menerima banyak pelecehan.

Pitting dari lengkung listrik

Ini adalah kegagalan kontak yang paling serius dan umum. Setiap kali kontak terbuka atau tutup di bawah beban, percikan listrik kecil melompat melintasi celah.

Busur ini menyerupai kilat mini dan menjadi sangat panas. Lebih dari ribuan operasi, busur ini meledakkan sedikit bahan kontak. Ini menciptakan lubang dan kawah di permukaan.

Kontak relai memiliki peringkat siklus spesifik, seperti 100.000 operasi pada pengenal beban. Melebihi ini atau beralih - saat ini memuat DC secara drastis memperpendek umur. Lebih parah dan lebih lama melengkung menyebabkan ini.

Pengelasan kontak

Hubungi pengelasan terjadi ketika arus lonjakan arus besar mengalir melalui kontak. Ini terjadi ketika memulai motor besar atau sirkuit daya dengan kapasitor besar.

Lonjakan saat ini bisa sangat intens sehingga mencair sejenak menghubungi permukaan kontak. Jika mereka ditutup, mereka dapat mengelas bersama. Relay menempel di posisi "on". Perangkat yang dikendalikan tidak akan mati.

Penumpukan karbon dan oksida

Arcing menciptakan deposit karbon halus pada permukaan kontak dari waktu ke waktu. Di lingkungan lain, kelembaban dan polutan udara membentuk lapisan oksida.

Lapisan karbon atau oksida bertindak sebagai isolator. Mereka mencegah koneksi resistensi yang bersih, rendah - saat kontak tutup. Ini menyebabkan koneksi intermiten atau kegagalan total untuk menghantarkan listrik. Relay masih "klik" dan tampaknya berhasil.

Tes praktis

Sekarang hadir bagian terpenting: Praktis, Langkah - oleh - panduan langkah. Ini menunjukkan cara melakukan analisis lengkap dari relay coil dan kesalahan kontak menggunakan alat dasar. Proses ini akan membantu Anda dengan percaya diri menentukan apakah relai itu baik atau buruk.

Keselamatan dan Alat Pertama

Keselamatan harus menjadi prioritas utama Anda sebelum pengujian listrik. Selalu ikuti aturan sederhana ini.

Lepaskan semua daya dari sirkuit yang sedang Anda kerjakan.

Hati -hati lepaskan relai dari soket atau papannya.

Kenakan kacamata pengaman, terutama saat bekerja dengan baterai.

Anda hanya perlu beberapa alat dasar untuk prosedur ini.

Multimeter digital (DMM).

Sumber daya yang cocok yang cocok dengan tegangan koil relay (seperti baterai 9V, baterai mobil 12V, atau catu daya benchtop variabel).

Kabel jumper, lebih disukai dengan klip buaya, untuk membuat koneksi lebih mudah.

Langkah 1: Inspeksi Visual

Tes pertama selalu inspeksi visual dan sensorik yang sederhana. Pengalaman menunjukkan banyak relay yang gagal mengungkapkan diri sebelum Anda mengambil alat apa pun.

Perhatikan erat kasing plastik relay. Kasing yang bengkak, retak, atau meleleh sering dengan jelas menunjukkan relai yang terlalu panas. Ini kemungkinan terjadi karena koil yang singkat atau kontak yang kelebihan beban.

Periksa pin atau terminal. Apakah mereka bersih dan mengkilap, atau terkorosi dan menghitam? Koneksi pin yang buruk dapat menyebabkan penumpukan panas dan kegagalan.

Akhirnya, cium estafetnya. Bau elektronik yang terbakar yang berbeda itu sangat menunjukkan kumparan internal terbakar.

Langkah 2: Pahami pinout

Untuk menguji relai, Anda harus tahu pin mana yang melakukan apa. Kebanyakan otomotif dan umum - relai tujuan menggunakan penomoran standar yang disebut pinout relai mini ISO.

PIN 85 dan 86: Ini terhubung ke koil.

Pin 30: Ini adalah kontak "umum", input sakelar.

Pin 87: Ini adalah kontak "biasanya terbuka" (tidak). Itu terhubung ke pin 30 hanya ketika koil diberi energi.

PIN 87A: Ini adalah kontak "biasanya tertutup" (NC). Itu terhubung ke pin 30 saat kumparan mati. (Catatan: Tidak semua relay memiliki pin 87a).

Bayangkan diagram sederhana. PIN 85 dan 86 ada di satu sisi, mewakili sirkuit kontrol. Pin 30, 87, dan 87A ada di sisi lain, mewakili sirkuit beralih.

Langkah 3: Menguji kumparan

Tes ini memeriksa kesehatan kabel internal koil. Ini memberi tahu Anda jika koil terbuka, disingkat, atau sehat.

Pertama, atur multimeter Anda ke mode resistensi. Ini ditunjukkan oleh simbol ohm (Ω).

Hubungkan probe multimeter ke dua pin kumparan, 85 dan 86. Polaritas tidak masalah untuk tes ini.

Sekarang amati bacaan multimeter Anda. Tiga hasil dimungkinkan.

Good coil: Coil relay yang sehat menunjukkan pembacaan resistensi, biasanya antara 50 dan 200 ohm. Nilai yang tepat tergantung pada relai tetapi harus menjadi angka nol yang stabil, non -.

Bad Coil (Open): Jika multimeter membaca "ol" (lebih dari batas), infinity (∞), atau serupa - dari {- indikasi kisaran, kawat koil rusak. Koil terbuka dan relaynya buruk.

Bad Coil (korsleting): Jika multimeter membaca resistensi yang sangat rendah, seperti dekat - nol ohm, belitan internal yang dikendarai bersama. Koil disingkat dan relaynya buruk.

Langkah 4: Menguji kontak

Tes ini dua - ini memverifikasi mekanisme sakelar fisik berfungsi dengan benar. Ini sering disebut "tes klik" karena Anda akan mendengarkan operasi relay.

Bagian A: Periksa biasanya ditutup

Pertama, atur multimeter Anda ke mode kontinuitas. Ini sering ditunjukkan oleh gelombang suara atau simbol dioda. Dalam mode ini, bip meter saat probe menyentuh, menunjukkan sirkuit tertutup.

Jika relai Anda memiliki pin kelima (87A), hubungkan probe multimeter ke pin umum (30) dan pin yang biasanya tertutup (87A).

Tanpa daya yang diterapkan pada koil, multimeter harus segera berbunyi bip. Ini mengkonfirmasi koneksi yang biasanya tertutup masih utuh. Jika tidak berbunyi bip, sakelar internal rusak.

Bagian B: Tes Klik

Ini adalah tes definitif. Ini memeriksa apakah medan magnet koil cukup kuat untuk memindahkan sakelar dan jika kontak yang biasanya terbuka dapat membuat koneksi yang baik.

Buat probe multimeter Anda terhubung ke pin umum (30) dan biasanya pin terbuka (87). Meter harus diam, karena koneksi ini terbuka secara default.

Sekarang dengan hati -hati menghubungkan sumber daya Anda (seperti baterai 9V atau 12V) ke koil pin (85 dan 86).

Dengarkan baik -baik. Segera setelah Anda menerapkan daya, Anda harus mendengar "klik" yang renyah dan berbeda dari relai. Ini adalah sakelar internal yang bergerak.

Lihatlah multimeter Anda. Saat relai mengklik, meter harus mulai berbunyi bip. Ini mengkonfirmasi sakelar menutup sirkuit antara pin 30 dan 87.

Agar menyeluruh, lepaskan daya dari koil. Anda harus mendengar "clack" yang samar saat sakelar kembali beristirahat, dan multimeter harus berhenti bip. Jika relai klik dan kontinuitas berubah persis seperti yang dijelaskan, relai kemungkinan besar fungsional.

Analisis kesalahan yang lebih dalam

Tes lulus/gagal sederhana bagus. Tetapi analisis sebenarnya dari kumparan relai dan kesalahan kontak membutuhkan gejala penghubung dengan penyebab root. Memahami hubungan ini menggerakkan Anda dari bagian - tester ke pemecah masalah asli.

Koil vs. kegagalan kontak

Bagan berikut mengatur perbedaan utama antara dua kategori kegagalan utama. Gunakan sebagai referensi cepat selama diagnosis.

Tabel ini dengan jelas menunjukkan bagaimana gejala seperti "klik relai tetapi tidak ada yang terjadi" menunjuk langsung ke kesalahan kontak, bukan kesalahan koil. Sebaliknya, relai yang benar -benar mati yang tidak akan mengklik hampir pasti merupakan masalah kumparan atau masalah dengan sinyal yang memberi makan koil.

Kesalahan "tersembunyi"

Ada mode kegagalan rumit yang dapat membodohi tes kontinuitas dasar. Ini adalah resistensi kontak yang tinggi.

Inilah skenario: Relay mengklik dengan sempurna. Bip multimeter Anda, menunjukkan kontinuitas di seluruh kontak. Anda menginstal ulang relai, tetapi perangkat daya - tinggi yang dikontrolnya, seperti pompa bahan bakar atau motor kipas besar, masih tidak berfungsi dengan benar atau tampak lemah.

Ini terjadi karena kontak diadu atau berkarbonisasi. Mereka masih bisa melewati arus milivolt kecil dari multimeter Anda, cukup untuk membuatnya berbunyi bip. Namun, mereka tidak dapat menangani amperage tinggi yang dibutuhkan oleh perangkat yang sebenarnya. Permukaan yang diadu menciptakan resistensi tinggi yang mencekik aliran arus dan menghasilkan banyak panas.

Anda sering dapat mendiagnosis kesalahan tersembunyi ini dengan merasakan relai setelah berjalan selama beberapa menit. Jika relai menjadi sangat panas untuk disentuh, itu adalah tanda yang kuat bahwa kontak gagal di bawah beban, bahkan jika mereka lulus tes kontinuitas sederhana. Ini adalah tip diagnostik canggih dari pengalaman dunia nyata -.

Perawatan proaktif untuk relay

Mendiagnosis relay yang gagal sangat berharga. Tetapi mencegah kegagalan di tempat pertama bahkan lebih baik. Aplikasi dan desain sirkuit yang tepat dapat secara dramatis memperpanjang umur relay. Mengikuti praktik terbaik ini akan membantu Anda menghindari analisis prematur dari relay coil dan kesalahan kontak.

Praktik terbaik untuk umur panjang

Gunakan tegangan yang benar. Selalu cocokkan tegangan koil yang ditentukan relay dengan tegangan sirkuit kontrol. Di bawah {- tegangan dapat mencegah relai dari tutup dengan kuat, menyebabkan obrolan kontak dan busur. Lebih dari - tegangan akan dengan cepat membakar koil.

Hormati peringkat saat ini. Peringkat arus kontak adalah batas yang sulit, bukan saran. Relai 10-amp yang digunakan dalam sirkuit 20-amp akan gagal dengan sangat cepat karena erosi kontak yang parah dan terlalu panas.

Tambahkan dioda flyback. Saat beralih beban induktif seperti motor atau solenoida, medan magnet yang runtuh dapat membuat lonjakan tegangan yang besar. Dioda "flyback" sederhana yang ditempatkan di seluruh terminal kumparan dengan aman menghilangkan lonjakan ini. Ini melindungi elektronik relai dan sensitif yang mengendalikannya. Ini adalah tip ahli utama untuk keandalan.

Lindungi dari elemen. Di lingkungan yang keras, seperti di bawah tudung mobil atau dalam pengaturan industri, gunakan relay yang disegel atau diselimuti. Ini mencegah kelembaban, debu, dan asap korosif dari kontak yang terkontaminasi dan menyebabkan kegagalan.

Pastikan koneksi yang aman. Terminal crimp longgar atau sendi yang kurang disolder biasanya menyebabkan masalah. Mereka menciptakan resistensi, yang menghasilkan panas yang dapat menempuh pin dan merusak internal relai. Selalu pastikan koneksi ketat dan aman.

Menyatukan semuanya

Mari kita berjalan melalui contoh dunia nyata - untuk melihat bagaimana semua pengetahuan ini bersatu. Studi kasus ini akan mensintesis seluruh proses, dari gejala hingga solusi.

Studi Kasus: Kipas Radiator

Gejala

Seorang pemilik mobil memperhatikan pendakian suhu mesin mereka sambil duduk di lalu lintas. Cek cepat mengungkapkan kipas radiator listrik tidak berputar, meskipun mesinnya panas. Sekring sirkuit kipas diperiksa dan ditemukan bagus. Kecurigaan segera jatuh pada estafet kipas.

Diagnosis

Teknisi menempatkan dan menghapus relai kipas dari kotak sekering hood di bawah -. Inspeksi visual tidak menunjukkan retakan yang jelas atau tanda -tanda leleh.

Pertama adalah tes koil. Multimeter diatur ke ohm dan terhubung ke pin 85 dan 86. Bunyinya stabil 90Ω. Kesimpulan: Kumparannya bagus.

Berikutnya adalah tes kontak. Multimeter diatur ke kontinuitas. Probe ditempatkan pada pin umum (30) dan biasanya pin terbuka (87). Seperti yang diharapkan, tidak ada bip.

Akhirnya, tes klik dilakukan . 12 V daya dari paket lompatan portabel diterapkan dengan hati -hati pada kumparan pin 85 dan 86. "klik" yang jelas dan tajam terdengar dari relai. Namun, multimeter yang terhubung ke pin 30 dan 87 masih tidak menunjukkan bunyi bip.

Kesimpulannya

Diagnosisnya jelas. Relay Coil berfungsi, sebagaimana dibuktikan dengan membaca resistensi yang benar dan klik yang dapat didengar. Namun, kontak daya internal telah gagal. Mereka sangat diadu, dibakar, atau rusak sehingga mereka tidak lagi membuat koneksi listrik ketika sakelar diaktifkan.

Akar penyebabnya adalah kontak yang gagal, kemungkinan karena bertahun -tahun dan ribuan siklus yang menyalakan motor kipas saat ini - hidup dan mati. Solusinya sederhana: ganti relai dengan peringkat baru yang sama.

Anda adalah pemecah masalah

Selamat. Anda baru saja berjalan melalui seluruh proses diagnostik relai profesional. Dengan memahami prinsip -prinsip inti, Anda tidak lagi hanya menebak.

Mari kita rekap tiga keterampilan utama yang telah Anda pelajari.

Pertama, Anda mengerti mengapa koil dan kontak adalah titik lemah utama dalam estafet. Anda tahu cara spesifik mereka gagal.

Kedua, Anda memiliki langkah lengkap - oleh - proses langkah untuk melakukan analisis menyeluruh dari relay coil dan kesalahan kontak.

Ketiga, dan yang paling penting, Anda telah menguasai cara memeriksa apakah relai berfungsi dengan baik menggunakan tidak lebih dari multimeter dan sumber daya.

Anda sekarang memiliki pengetahuan dan kepercayaan diri untuk mengatasi masalah listrik umum ini sendiri.
