Dalam dunia kontrol dan otomasi kelistrikan, solid - state relay (SSR) memainkan peran penting. Mereka menawarkan alternatif yang andal dan efisien dibandingkan relai elektromekanis tradisional. Sebagai supplier solid - state relay 3A DC, saya sering ditanya tentang perbedaan solid - state relay 3A DC dan AC solid - state relay. Di blog ini, saya akan mempelajari perbedaan-perbedaan ini untuk membantu Anda membuat keputusan yang tepat terkait kebutuhan sistem kelistrikan Anda.
1. Prinsip Dasar Pengoperasian
Perbedaan mendasar antara relai solid - state DC 3A dan relai solid - state AC terletak pada prinsip pengoperasiannya.
3A DC Padat - Relai Status
Relai solid - state DC 3A dirancang untuk mengontrol beban DC dengan arus pengenal hingga 3A. Biasanya terdiri dari rangkaian masukan, mekanisme isolasi, dan rangkaian keluaran. Rangkaian input biasanya berupa sinyal DC berdaya rendah, yang dapat disediakan oleh mikrokontroler, PLC, atau perangkat kontrol lainnya. Ketika tegangan DC yang sesuai diterapkan ke input, ini akan mengaktifkan optocoupler atau komponen isolasi lainnya. Isolasi memastikan pemisahan listrik antara rangkaian masukan dan keluaran, melindungi rangkaian kontrol dari keluaran daya tinggi. Setelah komponen isolasi terpicu, komponen ini akan mengaktifkan rangkaian keluaran, sehingga arus DC dapat mengalir melalui beban.
AC Padat - Relai Keadaan
Di sisi lain, relai solid - state AC digunakan untuk mengontrol beban AC. Mirip dengan relai DC, ia juga memiliki rangkaian masukan dan mekanisme isolasi. Namun, rangkaian keluaran dirancang untuk menangani arus bolak-balik. Ketika sinyal input yang sesuai diterima, komponen isolasi mengaktifkan triac atau sepasang SCR (Silicon – Controlled Rectifiers) di rangkaian output. Perangkat semikonduktor ini dapat menangani aliran arus AC dua arah, memungkinkan relai mengontrol beban AC secara efektif.
2. Persyaratan Masukan
Persyaratan input untuk relai solid - state DC 3A dan relai solid - state AC juga bervariasi.
3A DC Padat - Relai Status
Relai solid - state DC 3A memerlukan sinyal input DC. Kisaran tegangan masukan biasanya ditentukan oleh pabrikan, dan dapat bervariasi dari beberapa volt hingga puluhan volt. Misalnya, beberapa SSR DC 3A mungkin memiliki rentang tegangan input 3 - 32V DC. Input DC tegangan rendah ini memudahkan antarmuka dengan sistem kontrol elektronik modern, seperti mikrokontroler dan sensor.
AC Padat - Relai Keadaan

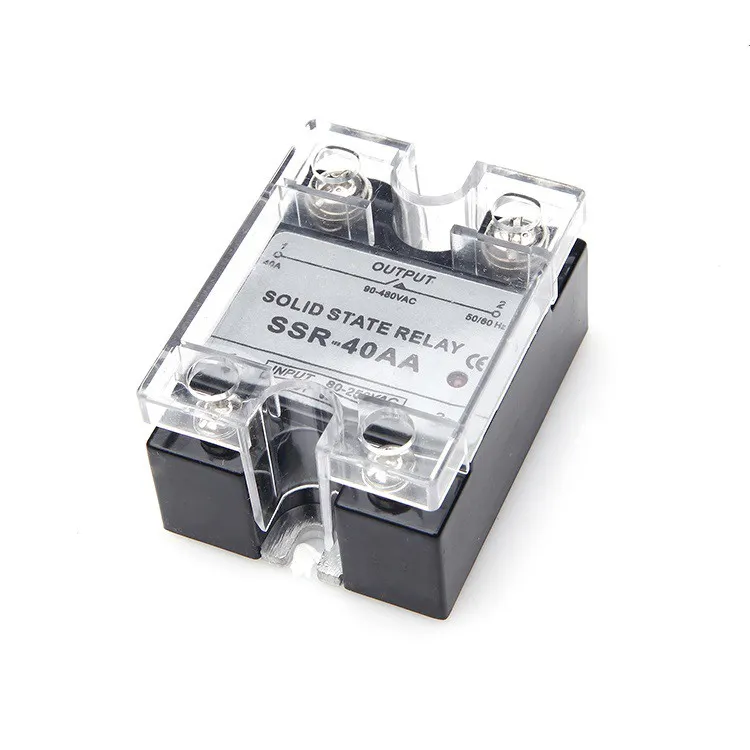

Relai solid - state AC dapat memiliki input AC atau DC. SSR input AC dirancang untuk dihubungkan langsung ke sumber listrik AC, biasanya dengan rentang tegangan input tertentu, seperti 90 - 280V AC. SSR AC masukan DC, sepertiOutput Dc Input Ac Relai Solid State Dengan Led, memerlukan sinyal masukan DC untuk mengontrol keluaran AC. Kisaran tegangan masukan untuk SSR AC masukan DC juga ditentukan oleh pabrikan dan dapat bervariasi tergantung modelnya.
3. Karakteristik Keluaran
Karakteristik keluaran kedua jenis relai ini berbeda nyata.
3A DC Padat - Relai Status
Keluaran relai solid state DC 3A adalah arus DC dengan kapasitas arus pengenal 3A. Tegangan keluaran ditentukan oleh sumber listrik DC yang terhubung ke beban. Karena ini adalah output DC, tidak ada masalah zero-crossing, yang berarti relai dapat hidup dan mati kapan saja tanpa menimbulkan tekanan listrik yang berlebihan. Hal ini membuatnya cocok untuk aplikasi yang memerlukan kontrol beban DC yang presisi, seperti motor DC, solenoida, dan pencahayaan LED.
AC Padat - Relai Keadaan
Relai solid - state AC memiliki keluaran AC. Tegangan dan frekuensi keluaran ditentukan oleh sumber listrik AC. Salah satu karakteristik penting dari AC SSR adalah fitur zero-crossing. Kebanyakan SSR AC dirancang untuk menghidupkan dan mematikan pada titik persimpangan nol bentuk gelombang AC. Hal ini mengurangi kebisingan listrik dan tekanan pada relai dan beban, sehingga memperpanjang masa pakainya. Namun, dalam beberapa aplikasi yang memerlukan peralihan cepat, SSR AC non-zero-crossing dapat digunakan.
4. Aplikasi
Perbedaan prinsip pengoperasian, persyaratan masukan, dan karakteristik keluaran menyebabkan skenario aplikasi yang berbeda untuk relai solid - state DC 3A dan relai solid - state AC.
3A DC Padat - Relai Status
Relai solid - state DC 3A biasanya digunakan dalam aplikasi di mana daya DC lazim. Misalnya, dalam sistem bertenaga baterai, seperti kendaraan listrik, sistem tenaga surya, dan perangkat elektronik portabel, SSR DC 3A dapat digunakan untuk mengontrol pengisian dan pengosongan baterai, serta pengoperasian motor DC. Mereka juga banyak digunakan dalam otomasi industri untuk mengendalikan beban DC berukuran kecil hingga menengah, seperti sensor, aktuator, dan katup kontrol.
AC Padat - Relai Keadaan
Relai solid - state AC terutama digunakan dalam aplikasi di mana daya AC adalah sumber utamanya. Dalam sistem pemanas industri, seperti oven, tungku, dan besi solder, SSR AC digunakan untuk mengontrol elemen pemanas. Mereka juga digunakan dalam sistem kontrol pencahayaan untuk bangunan komersial dan perumahan, di mana mereka dapat meredupkan atau menghidupkan/mematikan lampu bertenaga AC. Selain itu, SSR AC digunakan dalam aplikasi kontrol motor untuk motor AC satu fasa dan tiga fasa.
5. Kelebihan dan Kekurangan
Baik relay solid - state 3A DC maupun relay solid - state AC memiliki kelebihan dan kekurangan masing - masing.
3A DC Padat - Relai Status
Keuntungan:
- Persyaratan daya masukan yang rendah, menjadikannya hemat energi.
- Kecepatan peralihan cepat, yang cocok untuk aplikasi yang memerlukan respons cepat.
- Tidak ada kontak mekanis, sehingga umur pakai lebih lama dan perawatan lebih sedikit.
- Isolasi yang baik antara input dan output, memberikan keamanan listrik.
Kekurangan:
- Terbatas pada beban DC sehingga tidak dapat digunakan langsung dengan sumber listrik AC.
- Kapasitas arus keluaran relatif kecil (dalam hal ini 3A), yang mungkin tidak cukup untuk beban DC berdaya tinggi.
AC Padat - Relai Keadaan
Keuntungan:
- Dapat menangani beban AC, yang banyak digunakan dalam aplikasi industri dan perumahan.
- Peralihan titik nol mengurangi kebisingan dan tekanan listrik pada relai dan beban.
- Umur panjang karena tidak adanya kontak mekanis.
Kekurangan:
- SSR input AC mungkin memerlukan sirkuit proteksi tambahan untuk mencegah tegangan lebih dan arus lebih.
- Peralihan non-zero-crossing dapat menyebabkan kebisingan dan interferensi listrik.
6. Pertimbangan Memilih antara Solid - State Relay 3A DC dan AC
Saat memilih antara relai solid - state DC 3A dan relai solid - state AC, beberapa faktor perlu dipertimbangkan.
- Jenis Beban: Faktor terpenting adalah jenis beban. Jika Anda memiliki beban DC, seperti motor DC atau perangkat bertenaga baterai, relai solid-state DC 3A adalah pilihan yang tepat. Jika Anda perlu mengontrol beban AC, seperti motor AC atau elemen pemanas, diperlukan relai solid - state AC.
- Sinyal Masukan: Pertimbangkan jenis sinyal input yang tersedia dari sistem kontrol Anda. Jika Anda memiliki sinyal kontrol DC, SSR input DC lebih cocok. Jika Anda memiliki sumber daya AC yang tersedia untuk input, SSR input AC dapat digunakan.
- Persyaratan Peralihan: Untuk aplikasi yang memerlukan peralihan cepat, relai solid - state DC 3A mungkin merupakan pilihan yang lebih baik karena tidak adanya masalah titik persimpangan. Namun, jika Anda perlu mengurangi kebisingan listrik dan tekanan pada beban, relai solid-state AC dengan peralihan titik nol lebih disukai.
Sebagai supplier solid - state relay 3A DC, saya menawarkan produk - produk berkualitas tinggi yang memenuhi berbagai kebutuhan industri dan komersial. SSR DC 3A kami dirancang dengan teknologi canggih untuk memastikan kinerja yang andal dan masa pakai yang lama. Jika Anda tertarik dengan produk kami atau memiliki pertanyaan tentang relay solid-state DC 3A atau relay solid-state AC, sepertiRelai Keadaan Padat 100a DcatauRelai Solid State Mini, jangan ragu untuk menghubungi kami untuk diskusi dan pengadaan lebih lanjut.
Referensi
- Dorf, RC, & Uskup, RH (2016). Sistem Kontrol Modern. Pearson.
- Boylestad, RL, & Nashelsky, L. (2017). Perangkat Elektronik dan Teori Sirkuit. Pearson.
