Memasang relai DC 12V di ruangan kecil bisa menjadi tugas yang menantang namun bermanfaat, terutama bila Anda berurusan dengan sistem kelistrikan kompak. Sebagai pemasok Relay DC 12V, saya mempunyai kesempatan untuk mengerjakan berbagai proyek di mana keterbatasan ruang merupakan faktor penting. Di blog ini, saya akan berbagi beberapa wawasan berharga dan panduan langkah demi langkah tentang cara sukses memasang relai DC 12V di ruang terbatas.
Pengertian Relay DC 12V
Sebelum kita mendalami proses pemasangan, penting untuk memiliki pemahaman dasar tentang apa itu relai DC 12V dan cara kerjanya. Relai DC 12V adalah sakelar elektromagnetik yang menggunakan tegangan DC berdaya rendah (dalam hal ini 12V) untuk mengontrol rangkaian daya tinggi. Terdiri dari kumparan, jangkar, dan satu set kontak. Ketika kumparan diberi energi 12V DC, maka akan tercipta medan magnet yang menarik jangkar, menutup atau membuka kontak dan mengendalikan aliran arus pada rangkaian daya tinggi.

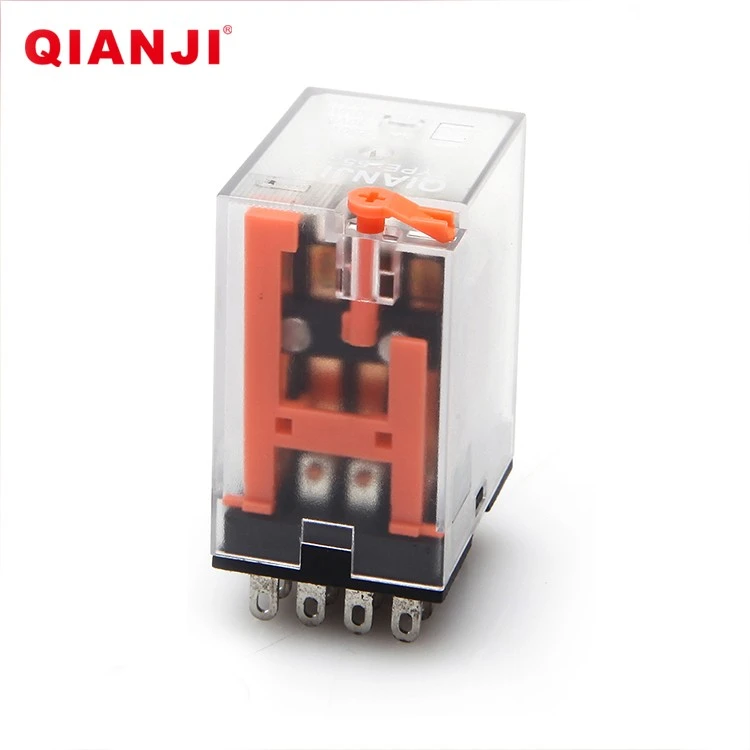

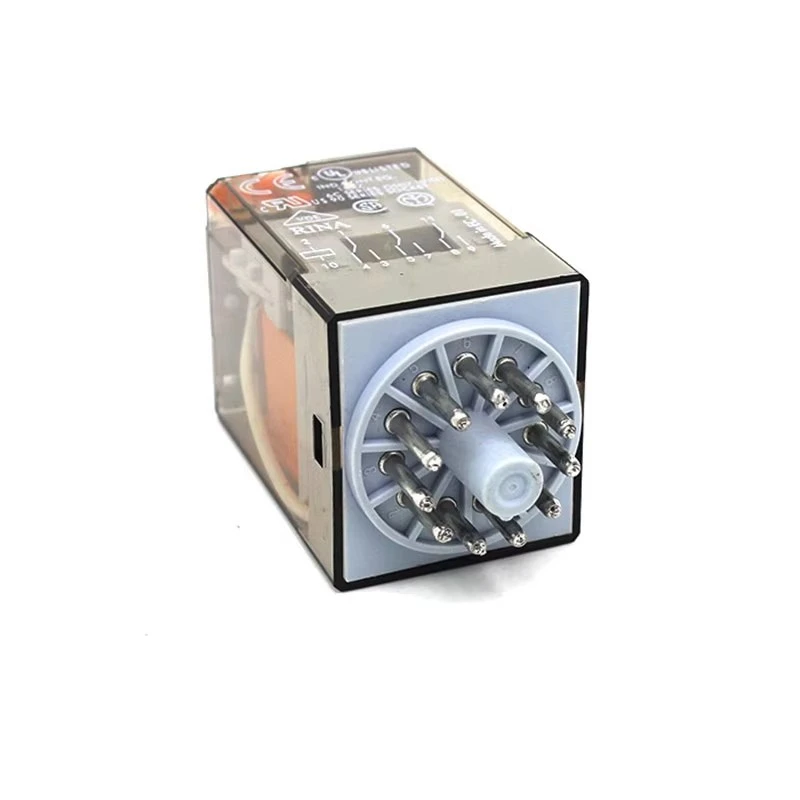

Ada berbagai jenis relay DC 12V yang tersedia di pasaran, masing-masing dirancang untuk aplikasi tertentu. Misalnya,Relai Flasher Ledbiasanya digunakan dalam sistem pencahayaan otomotif untuk menciptakan efek berkedip. ItuRelai Tujuan Umum 10a 12vserbaguna dan dapat digunakan dalam berbagai aplikasi yang memerlukan rating arus 10A. Dan ituSakelar Relai Dc 12vadalah solusi sederhana namun efektif untuk mengendalikan sirkuit DC.
Alat dan Bahan yang Dibutuhkan
Untuk memasang relay DC 12V di ruangan kecil, Anda memerlukan alat dan bahan berikut:
- Relai DC 12V: Pilih relai yang sesuai berdasarkan kebutuhan aplikasi Anda.
- Besi solder dan solder: Jika Anda perlu membuat sambungan listrik.
- Penari Telanjang dan Pemotong Kawat: Untuk menyiapkan kabel.
- Pita Listrik atau Tabung Penyusut Panas: Untuk isolasi.
- Pemasangan Perangkat Keras: Seperti sekrup atau bantalan perekat.
- Multimeter: Untuk menguji sambungan listrik dan memastikan fungsionalitas yang tepat.
Panduan Instalasi Langkah demi Langkah
Langkah 1: Rencanakan Instalasi
Sebelum Anda mulai memasang relai, rencanakan tata letak sistem kelistrikan Anda dengan cermat. Identifikasi ruang yang tersedia dan tentukan lokasi terbaik untuk relai. Pertimbangkan faktor-faktor seperti aksesibilitas, pembuangan panas, dan kedekatan dengan komponen lain. Pastikan ada cukup ruang untuk relai dan kabel terkait.
Langkah 2: Siapkan Kabel
Potong kabel dengan panjang yang sesuai, sisakan kelonggaran yang cukup untuk memudahkan pemasangan. Gunakan pengupas kawat untuk melepaskan isolasi dari ujung kabel. Jika perlu, lapisi ujung kabel yang terbuka dengan solder untuk memudahkan proses penyolderan.
Langkah 3: Pasang Relai
Pilih metode pemasangan yang sesuai berdasarkan ruang yang tersedia dan jenis relai. Beberapa relai dilengkapi dengan lubang pemasangan yang dapat digunakan untuk mengencangkannya dengan sekrup. Lainnya dapat dipasang menggunakan bantalan perekat. Pastikan relai terpasang dengan aman dan stabil.
Langkah 4: Hubungkan Kabel
Lihat lembar data relai atau diagram pengkabelan untuk mengidentifikasi terminal yang benar untuk rangkaian kontrol dan rangkaian beban. Hubungkan catu daya 12V DC ke terminal koil kontrol relai. Ini akan memberi energi pada koil dan mengaktifkan relai. Hubungkan kabel rangkaian beban ke terminal yang sesuai pada relai. Pastikan sambungannya kencang dan aman. Anda dapat menggunakan konektor solder atau crimp untuk membuat sambungan listrik. Setelah membuat sambungan, isolasi dengan pita listrik atau pipa heat shrink untuk mencegah korsleting.
Langkah 5: Uji Instalasi
Setelah Anda menyelesaikan pemasangan kabel, gunakan multimeter untuk menguji sambungan listrik dan memastikan relai berfungsi dengan baik. Terapkan 12V DC ke terminal koil kontrol dan periksa apakah kontak pada relai menutup atau terbuka seperti yang diharapkan. Ukur tegangan dan arus pada rangkaian beban untuk memverifikasi bahwa relai mampu mengontrol aliran arus.
Langkah 6: Amankan Pengkabelan
Setelah menguji instalasi dan memastikan semuanya berfungsi dengan benar, kencangkan kabel agar tidak bergerak atau rusak. Anda dapat menggunakan pengikat kabel atau klip kawat untuk mengatur kabel dan menjaganya tetap pada tempatnya.
Tips Memasang Relay DC 12V di Ruangan Kecil
- Gunakan Relai Miniatur: Jika ruang sangat terbatas, pertimbangkan untuk menggunakan relai DC 12V mini. Relai ini berukuran lebih kecil dan dapat dipasang di ruang sempit.
- Optimalkan Pengkabelan: Rutekan kabel sedemikian rupa sehingga meminimalkan jumlah ruang yang digunakan. Hindari tikungan dan putaran yang tidak perlu pada kabel.
- Pertimbangkan Pembuangan Panas: Relai menghasilkan panas saat dioperasikan. Pastikan ada ventilasi yang memadai di sekitar relai untuk mencegah panas berlebih. Anda dapat menggunakan unit pendingin atau kipas angin jika perlu.
- Beri label pada Kabel: Untuk mempermudah pemecahan masalah dan pemeliharaan, beri label pada kedua ujungnya. Ini akan membantu Anda mengidentifikasi sirkuit dan koneksi yang berbeda.
Kesimpulan
Memasang relai DC 12V di ruangan kecil memerlukan perencanaan yang matang, perhatian terhadap detail, serta alat dan bahan yang tepat. Dengan mengikuti langkah-langkah yang diuraikan dalam blog ini dan menerapkan tips yang diberikan, Anda berhasil memasang relai DC 12V di ruang terbatas dan memastikan sistem kelistrikan Anda berfungsi dengan baik.
Sebagai pemasok Relay DC 12V, kami menawarkan berbagai macam relay berkualitas tinggi untuk memenuhi kebutuhan spesifik Anda. Jika Anda memiliki pertanyaan atau memerlukan bantuan dalam pemasangan atau pengadaan relay Anda, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda menemukan solusi terbaik untuk proyek Anda.
Referensi
- Lembar Data Relai
- Buku Ajar Teknik Elektro
- Sumber Daya Online tentang Instalasi Listrik
