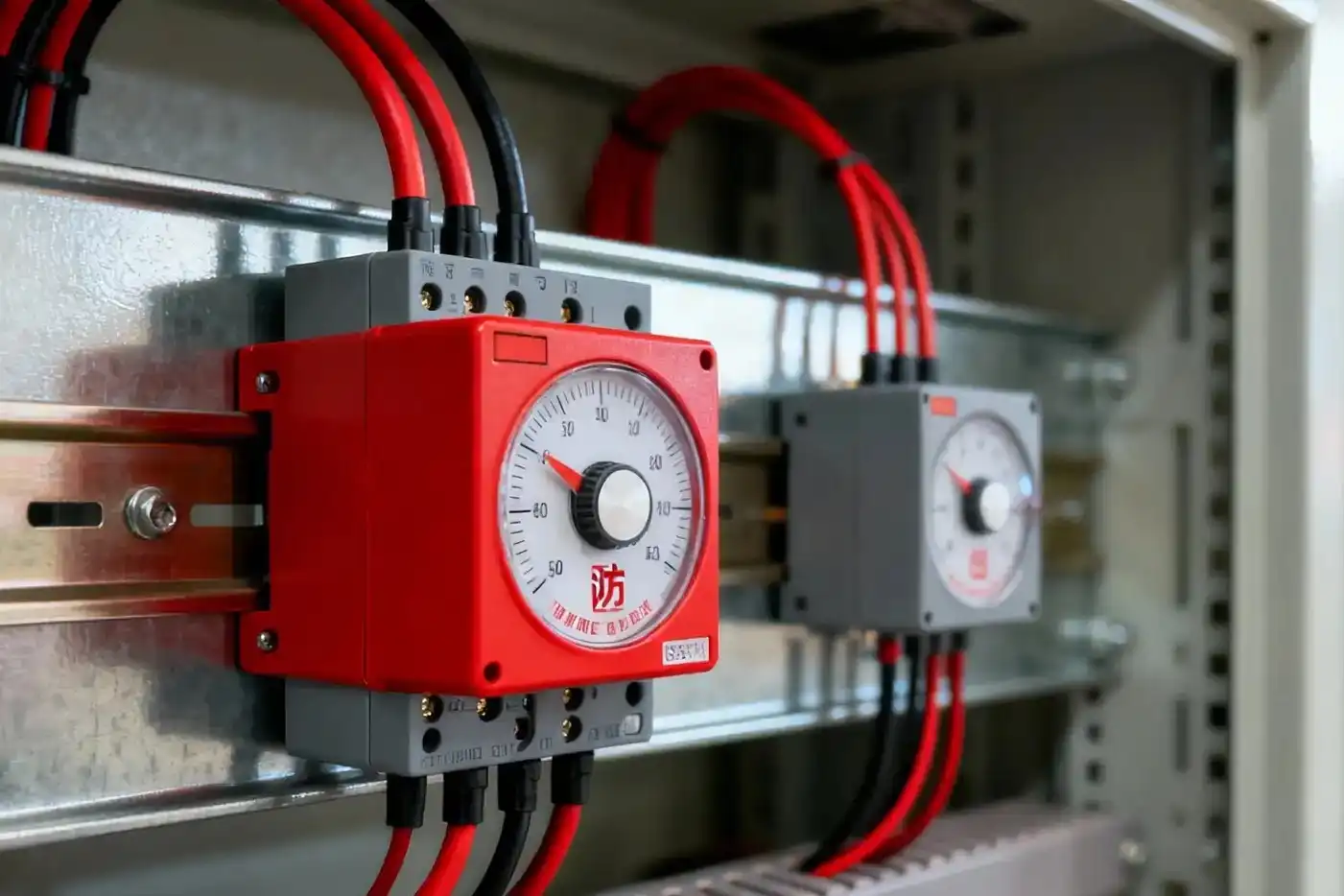

Peran Relai Waktu dalam Sistem Proteksi Kebakaran: Panduan Penting 2025

Ketika kebakaran terjadi, kekacauan menjadi musuhnya. Respons yang efektif bukanlah tentang menyalakan semuanya sekaligus. Sebaliknya, hal ini membutuhkan rangkaian peristiwa yang diatur waktunya secara cermat dan terungkap secara logis. Di tengah rangkaian ini terdapat sebuah komponen yang sering luput dari perhatian namun tetap sangat penting: relai waktu.

Perangkat ini melakukan lebih dari sekadar bertindak sebagai saklar sederhana. Ini berfungsi sebagai pengontrol logika kritis. Ini memastikan operasi terjadi dalam urutan yang benar dan menjaga seluruh sistem bekerja dengan baik.

Relai waktu bertindak seperti konduktor tak kasat mata yang memimpin orkestra sistem proteksi kebakaran. Mereka mengontrol kapan alarm berbunyi, kapan kipas pembuangan asap menyala, kapan pompa kebakaran mulai bekerja, dan kapan pintu kebakaran dibanting menutup.

Tanpa penundaan yang direncanakan dengan hati-hati ini, sistem keselamatan sebuah bangunan bisa saling bertentangan. Jika semua peralatan dinyalakan pada waktu yang sama, hal ini dapat menyebabkan kegagalan daya yang parah. Tindakan yang dilakukan terlalu dini dapat menghalangi jalur evakuasi atau menghancurkan peralatan yang mahal. Memahami cara kerja relai waktu sangat penting bagi siapa pun yang merancang, memasang, atau memelihara sistem proteksi kebakaran yang kuat dan cerdas.

Apa itu Relai Waktu?

Relai waktu adalah perangkat kontrol listrik yang menciptakan jeda antara menerima sinyal dan mengambil tindakan. Ia mendapat sinyal untuk memulai pengatur waktunya. Setelah jangka waktu tertentu berlalu, kontak listriknya akan hidup atau mati.

Anggap saja sebagai penjaga gerbang, bukan saklar sederhana. Ini menahan suatu tindakan sampai saat yang tepat tiba. Hal ini memastikan peristiwa terjadi dalam urutan yang benar.

Fungsi ini menjadi penting dalam keselamatan kebakaran, karena urutan pengoperasian sama pentingnya dengan pengoperasian itu sendiri. Relai waktu memberikan "kapan" yang mengontrol "apa" sistem.

Dua mode pengoperasian paling dasar adalah On-Delay dan Off-Delay. Pengatur waktu-Tunda Aktif mulai menghitung saat menerima daya, dan kontaknya berubah setelah periode penundaan berakhir. Mati-Kontak pengatur waktu tunda segera berubah saat listrik menyala, namun pengatur waktu hanya mulai menghitung saat listrik padam, mengalihkan kontak kembali setelah penundaan. Dua fungsi sederhana ini menciptakan landasan bagi logika keselamatan jiwa yang kompleks.

Prinsip Penundaan

Menambahkan penundaan bukan berarti memperlambat respons tembakan. Ini tentang membuat respons tersebut logis, efektif, dan aman. Prinsip inti ini menghentikan reaksi berantai kegagalan dan memastikan sistem bekerja sebagai satu kesatuan yang utuh. Alasan di balik penundaan berasal dari beberapa faktor teknis dan keselamatan yang penting.

Mencegah Alarm Palsu

Salah satu tugas utama penundaan waktu adalah mencegah evakuasi yang tidak diperlukan dan mengganggu. Di sirkuit detektor asap, sering kali terjadi penundaan verifikasi singkat antara 30 hingga 60 detik.

Jendela singkat ini memungkinkan kondisi non--kebakaran sementara hilang secara alami. Debu konstruksi, uap dapur, atau semprotan aerosol dapat memicu detektor untuk sementara. Jika sinyal detektor hilang selama periode ini, sistem akan disetel ulang tanpa memicu alarm-di seluruh gedung. Hal ini mencegah biaya besar dan kepanikan yang timbul akibat alarm palsu.

Memastikan Urutan Peralatan

Bayangkan sebuah bangunan besar yang alarm kebakarannya memicu beberapa-kipas pembuangan asap berkekuatan tinggi, kipas bertekanan, dan pompa kebakaran sekaligus. Kebutuhan listrik yang tiba-tiba akan sangat besar. Ini hampir pasti akan menyebabkan pemutus arus utama tersandung.

Ini akan menjerumuskan gedung ke dalam kegelapan. Lebih penting lagi, hal ini akan mematikan sistem keselamatan yang sangat dibutuhkan selama keadaan darurat. Relai waktu mencegah hal ini dengan memberi jarak pada beban listrik. Satu kipas menyala, lalu beberapa detik kemudian kipas lain menyala, lalu pompa mulai bekerja. Setiap tindakan diurutkan untuk mengelola permintaan listrik dan menjaga jaringan listrik tetap stabil dan berfungsi.

Melindungi-Peralatan Bernilai Tinggi

Peralatan mekanis memerlukan kondisi pengoperasian khusus agar dapat berfungsi dengan baik. Kipas pembuangan asap-berkekuatan tinggi, misalnya, dibuat untuk menggerakkan udara dalam jumlah besar. Jika ini dimulai saat peredam asap masih tertutup, pada dasarnya ia mencoba menciptakan ruang hampa di dinding yang kokoh.

Kondisi ini, yang disebut berlari dengan kepala mati, dapat menyebabkan ketegangan motorik yang serius, panas berlebih, dan cepat lelah. Relai-waktu tunda aktif mencegah hal ini terjadi. Sistem kontrol pertama-tama memberi sinyal pada peredam untuk membuka. Relai waktu, disetel sedikit lebih lama dari yang dibutuhkan peredam untuk bergerak (seperti 10-15 detik), kemudian menghidupkan motor kipas. Kipas hanya menyala ketika saluran udaranya bersih, sehingga melindungi peralatan dan memastikannya berfungsi dengan baik.

Memfasilitasi Jalan Keluar yang Tertib

Saat terjadi kebakaran, kompartementasi adalah kunci untuk menghentikan penyebaran api. Namun, segera menutup area dengan penutup api atau pintu kebakaran dapat menjebak orang di dalamnya.

Relai waktu memungkinkan pendekatan bertahap. Saat alarm awal berbunyi,-pengatur waktu tunda dimulai. Hal ini memberikan jangka waktu tertentu, seringkali 60 hingga 180 detik, bagi orang untuk bergerak melalui rute pelarian. Hanya setelah waktu keluar ini berakhir, relai memberi sinyal agar penutup api menutup, menyelesaikan penghalang yang diberi peringkat api. Urutan waktunya ini mengutamakan nyawa manusia sebelum mengamankan kompartemen.

Aplikasi Sistem Utama

Nilai sebenarnya dari relai waktu terlihat dalam kegunaan spesifiknya dalam sistem proteksi kebakaran. Mereka berintegrasi ke hampir setiap subsistem utama, mengeksekusi logika kritis yang mengubah kumpulan perangkat keras menjadi jaringan-yang menyelamatkan nyawa.

Di Panel Kontrol Alarm Kebakaran

Panel Kontrol Alarm Kebakaran (FACP) berfungsi sebagai otak pusat sistem. Di sini, relai waktu menjadi penting untuk verifikasi alarm.

Tujuan dari penundaan ini adalah untuk mengkonfirmasi peristiwa kebakaran yang sebenarnya sebelum mengaktifkan perangkat notifikasi yang tersebar luas seperti klakson dan strobo, yang memicu evakuasi massal.

Prosesnya bekerja dengan sederhana. Detektor asap mengirimkan sinyal awal ke FACP. Pengatur waktu tunda-internal atau eksternal, sering kali disetel selama 30 hingga 60 detik, mulai menghitung.

Jika sinyal detektor tetap aktif setelah waktu yang ditentukan berakhir, FACP akan mengonfirmasi alarm. Kemudian mengaktifkan sinyal evakuasi umum dan memulai rangkaian kontrol lainnya, seperti memberi tahu pemadam kebakaran. Jika sinyal dari detektor hilang selama hitungan mundur, peristiwa tersebut akan dicatat sebagai sinyal masalah atau pengawasan, dan sistem akan direset tanpa alarm penuh.

Dalam Sistem Pembuangan Asap

Pengendalian asap yang efektif bergantung sepenuhnya pada pengoperasian berurutan. Relai waktu memungkinkan urutan ini.

Tujuannya adalah menciptakan jalur yang jelas bagi asap untuk keluar dari gedung sekaligus melindungi peralatan mekanis. Hal ini mencegah kipas melawan sistem tertutup dan memastikan udara tambahan tersedia untuk mencegah masalah tekanan negatif.

Urutannya dimulai ketika kebakaran dikonfirmasi di zona tertentu. FACP mengirimkan sinyal keluaran yang memberi energi pada relai waktu yang mengendalikan peredam udara rias untuk zona tersebut, memerintahkannya untuk terbuka.

Pada saat yang sama, pengatur waktu tunda-detik untuk kipas pembuangan asap mulai menghitung. Penundaan ini diatur lebih lama dari waktu tempuh peredam, biasanya 10 hingga 20 detik.

Hanya setelah penundaan ini berakhir, dengan memastikan peredam terbuka penuh, relai akan menghidupkan kipas pembuangan asap. Hal ini menjamin kipas memiliki jalur yang jelas untuk mengeluarkan asap, beroperasi secara efisien tanpa risiko kerusakan.

Dalam Pengendalian Pompa Kebakaran

Pompa kebakaran merupakan tulang punggung sistem sprinkler, dan keandalannya sangat penting. Relai waktu digunakan di sini untuk mencegah dua masalah utama: siklus pendek dan palu air.

Aplikasi-penundaan mengontrol urutan-pengaktifan. Dalam sistem dengan pompa listrik primer dan pompa diesel cadangan, penundaan waktu memastikan pompa cadangan tidak menyala jika tidak diperlukan. Jika pompa utama gagal hidup atau tidak dapat mempertahankan tekanan, saklar tekanan menandakan perlunya pompa cadangan. Pengatur waktu tunda-menyalakan waktu (seperti 10-15 detik) untuk mengonfirmasi bahwa kegagalan pompa utama bukan bersifat sementara sebelum menghidupkan mesin diesel.

Aplikasi yang tidak-menunda menjadi penting untuk dimatikan. NFPA 20, standar untuk pompa kebakaran, mengharuskan pompa, setelah dinyalakan, harus bekerja dalam waktu minimum (misalnya 10 menit untuk pompa yang digerakkan motor-listrik). Pengatur waktu-tunda akan menerapkan aturan ini. Bahkan jika tekanan sistem pulih dengan cepat, pengatur waktu tunda mati akan menjaga pompa tetap berjalan selama jangka waktu minimum yang diperlukan setelah sakelar tekanan dinonaktifkan. Hal ini mencegah motor untuk hidup dan berhenti dengan cepat (siklus singkat), suatu kondisi yang menyebabkan panas berlebih dan memperpendek umur motor secara drastis.

Dalam Kontrol Rana Kebakaran

Penutup dan pintu roller yang tahan api akan menciptakan kompartemen api, namun pengaktifannya harus diatur waktunya agar evakuasi aman.

Tujuannya adalah memberikan jalur yang jelas dan aman bagi penghuni untuk waktu yang telah ditentukan sebelum menutup zona kebakaran.

Saat alarm kebakaran umum aktif, FACP mengirimkan sinyal yang memulai-pengatur waktu tunda yang terhubung ke sirkuit kontrol rana. Pengatur waktu ini biasanya disetel selama 60 hingga 180 detik, sesuai dengan strategi evakuasi gedung.

Selama periode ini, daun jendela tetap terbuka, sering kali ditahan oleh kunci elektromagnetik. Penghuni dapat melewatinya tanpa halangan. Setelah pengatur waktu berakhir, relai akan aktif, memutus daya ke kunci magnetis dan memungkinkan penutup menutup secara gravitasi atau motor, sehingga melengkapi penghalang api.

Memahami Kontrol Tautan

Peristiwa-peristiwa yang terjadi secara individual sangat mengesankan, namun kekuatan sebenarnya dari sistem proteksi kebakaran modern terletak pada pengendalian keterkaitan. Ini adalah jaringan operasi sekuensial yang saling berhubungan. Relai waktu berfungsi sebagai simpul dalam jaringan ini, meneruskan kendali dari satu tindakan ke tindakan berikutnya dalam respons darurat yang dikoreografikan dengan sempurna. Kita dapat memahami hal ini dengan menelusuri skenario hipotetis.

Skenario:-Tingginya Api

Bayangkan kebakaran terjadi di sebuah kantor di lantai 10 sebuah gedung 20 lantai. Respons sistem bukanlah suatu peristiwa tunggal, melainkan garis waktu berjenjang yang diatur oleh relai waktu.

T=0 detik:Detektor asap di lantai 10 mengirimkan sinyal ke FACP. Panel segera memulai pengatur waktu verifikasi alarm tunda 30-detik. Sistem memasuki keadaan pra-alarm.

T=30 detik:Kondisi asap terus berlanjut. Pengatur waktu verifikasi berakhir. FACP mengkonfirmasi adanya kebakaran nyata dan meningkatkan respons. Ini mengaktifkan perangkat notifikasi (klakson dan strobo) hanya di lantai kebakaran (10), lantai di atas (11), dan lantai di bawah (9), mengikuti strategi evakuasi bertahap yang khas. Pada saat yang sama, ia mengirimkan sinyal untuk memulai pengendalian asap dan rangkaian hubungan lainnya.

T=31 detik:FACP mengirimkan sinyal ke sistem pengendalian asap. Sinyal ini segera memberi energi pada relai untuk membuka kunci pintu tangga untuk keluar dan satu lagi untuk mulai membuka peredam pembuangan asap di lantai 10. Pada saat yang sama, pengatur waktu tunda 15-detik menyala-untuk kipas pembuangan asap di lantai 10 dimulai.

T=46 detik:Pengatur waktu tunda 15-detik untuk kipas buang telah habis masa berlakunya. Kontak relai menutup, mengirimkan daya ke starter motor kipas. Kipas sekarang mulai mengeluarkan asap dari lantai 10 melalui peredam yang sekarang terbuka penuh.

T=60 detik:Pengatur waktu tunda 60-detik yang terpisah, yang dimulai pada T=0, akan habis masa berlakunya. Pengatur waktu ini ditujukan untuk kompartementasi. Relainya sekarang aktif, melepaskan penutup api di sekitar lobi lift lantai 10, yang mulai menutup. Penundaan ini memberikan waktu satu menit bagi penghuni untuk bergerak menuju tangga.

T=75 detik:Saklar aliran air pada pipa sprinkler di lantai 10 aktif, menunjukkan kepala sprinkler telah terbuka. Ini mengirimkan sinyal ke pengontrol pompa kebakaran. Logika internal pengontrol memulai pengatur waktu tunda 10-detik sebelum mengaktifkan pompa kebakaran utama. Penundaan singkat ini mencegah pompa untuk hidup karena lonjakan tekanan sesaat (water hammer) dan memastikan diperlukannya aliran yang berkelanjutan.

Skenario ini menunjukkan bagaimana serangkaian penundaan waktu sederhana, yang bekerja sama, menciptakan respons-berlapis yang canggih yang mengelola evakuasi, mengendalikan asap, memadamkan api, dan mendukung upaya pemadaman, semuanya dalam urutan yang logis dan aman.

Memilih Relai yang Benar

Memilih relai waktu yang tepat sama pentingnya dengan memutuskan untuk menggunakannya. Pemilihannya bergantung pada fungsi spesifik yang perlu dilakukan relai. Penggunaan tipe yang salah dapat membuat rangkaian keselamatan tidak berguna atau bahkan berbahaya.

Padat-Keadaan vs. Elektromekanis

Di luar fungsi pengaturan waktu, konstruksi internal relai juga penting.

Relai elektromekanis menggunakan kumparan fisik dan kontak bergerak. Mereka tangguh, relatif murah, dan sangat tahan terhadap kebisingan listrik dan lonjakan tegangan. Namun, komponen bergeraknya dapat menjadi aus seiring berjalannya waktu, sehingga berpotensi mengalami kerusakan mekanis.

Relai-status padat tidak memiliki bagian yang bergerak. Mereka menggunakan komponen elektronik (semikonduktor) untuk melakukan peralihan. Hal ini memberikan masa operasional yang sangat lama, ketahanan yang tinggi terhadap guncangan dan getaran, serta pengoperasian yang senyap. Mereka sering kali lebih disukai untuk fungsi keselamatan-jiwa yang modern dan kritis karena keandalannya yang unggul, meskipun mereka lebih sensitif terhadap kebisingan listrik dan panas. Untuk sebagian besar desain sistem kebakaran baru,-relai solid-keandalan tinggi adalah pilihan standar untuk logika penting.

Instalasi dan Komisioning

Efektivitas relai waktu ditentukan di-situs, bukan hanya pada cetak biru. Pemasangan yang tepat dan commissioning yang cermat merupakan langkah penting untuk memastikan logika keselamatan yang dirancang diterjemahkan ke dalam kinerja-dunia nyata. Berdasarkan pengalaman kami di lapangan, praktik-praktik ini sangat penting.

Menetapkan dan Memverifikasi Waktu

Pengaturan waktu bukanlah tebakan acak. Mereka harus dihitung dan kemudian diverifikasi secara fisik. Penundaan untuk kipas buang asap harus didasarkan pada waktu tempuh yang ditentukan oleh pabrikan peredam, ditambah margin keselamatan. Penundaan waktu-pengoperasian pompa harus mematuhi persyaratan kode NFPA.

Selama commissioning, setiap peristiwa waktunya harus diverifikasi dengan stopwatch. Kami telah melihat banyak masalah yang muncul karena asumsi pengaturan dial akurat. Merupakan kesalahan umum untuk mengatur penundaan kipas tanpa mengatur waktu gerak peredam secara fisik, yang menyebabkan aktivasi dan ketegangan kipas sebelum waktunya. Memverifikasi setiap rangkaian dalam kondisi pengujian adalah satu-satunya cara untuk menjamin rangkaian tersebut akan berfungsi selama kejadian sebenarnya.

Dokumentasi Tidak-Dapat Dinegosiasikan

Sebuah sistem alarm kebakaran dapat berisi puluhan relay waktu. Tanpa dokumentasi yang jelas, pemecahan masalah atau modifikasi di masa depan akan menjadi mimpi buruk.

Fungsi spesifik setiap relai (seperti "Penundaan Kipas Buang Lantai 10"), lokasi fisiknya di panel, dan pengaturan waktu yang tepat harus diberi label dengan jelas dan dicatat pada gambar sistem "yang-dibangun". Dokumentasi ini merupakan bagian penting dari catatan serah terima dan pemeliharaan sistem.

Kesalahan Umum yang Harus Dihindari

Beberapa kesalahan instalasi umum dapat membahayakan fungsi relai waktu.

Pengkabelan yang Salah:Membingungkan kontak Biasanya Terbuka (N/O) dan Biasanya Tertutup (N/C) adalah kesalahan umum yang membalikkan logika relai. Kipas buang yang seharusnya menyala mungkin dihubungkan dengan kabel untuk dimatikan.

Menggunakan yang SalahMenyampaikanJenis:Memasang relai-penundaan yang memerlukan penundaan-penundaan adalah kesalahan kritis. Hal ini akan mencegah pompa kebakaran memenuhi waktu kerja minimumnya, yang menyebabkan siklus pendek.

Mengabaikan Peringkat:Setiap relai memiliki peringkat tegangan dan arus spesifik untuk koil dan kontaknya. Kontak yang kelebihan beban akan menyebabkan kontak las menutup atau terbakar, yang menyebabkan kegagalan.

Gagal Memperhitungkan Realitas:Menetapkan penundaan 10-detik untuk peredam yang memerlukan waktu 12 detik untuk membuka adalah kesalahan desain. Pengaturan waktu harus didasarkan pada kinerja peralatan yang terhubung di dunia nyata.

Keandalan dan Pengujian

Dalam sistem keselamatan jiwa, komponen tidak bisa sekadar “cukup baik”. Mereka harus dapat diandalkan dan tersertifikasi untuk tujuan tersebut. Relai waktu, sebagai perangkat logika-penting, tunduk pada standar yang ketat.

Selalu tentukan dan pasang relai waktu yang Terdaftar di UL, khususnya berdasarkan standar yang relevan seperti UL 864, Standar untuk Unit Kontrol dan Aksesori untuk Sistem Alarm Kebakaran. Sertifikasi ini memastikan perangkat telah menjalani pengujian ketat untuk keandalan, daya tahan, dan kinerja dalam kondisi buruk yang sesuai untuk aplikasi-keselamatan jiwa.

Biaya Kegagalan

Konsekuensi dari kegagalan relai satu kali adalah bencana besar. Relai penundaan-yang gagal dapat menyebabkan kipas pembuangan asap tidak dapat menyala, sehingga ruangan menjadi tidak dapat dihuni. Relai penundaan-yang gagal dapat menyebabkan pompa kebakaran kritis mengalami kegagalan dalam siklus pendek. Pengatur waktu verifikasi yang gagal dalam keadaan "hidup" dapat menunda evakuasi gedung tanpa batas waktu. Keandalan komponen kecil ini berdampak langsung pada kemampuan seluruh sistem dalam menyelamatkan nyawa.

Peran Kode

Urutan dan pengaturan waktu yang dikendalikan oleh relay bukan sekadar "ide bagus". Mereka sering kali dibutuhkan oleh kode. Standar seperti NFPA 72 (Alarm Kebakaran Nasional dan Kode Persinyalan), NFPA 92 (Standar untuk Sistem Pengendalian Asap), dan NFPA 20 (Standar Pemasangan Pompa Stasioner untuk Proteksi Kebakaran) berisi persyaratan khusus untuk waktu tunda, urutan operasional, dan waktu pengoperasian minimum. Mengikuti kode etik ini merupakan persyaratan hukum dan etika.

Pengujian dan Perawatan Berkala

Relai waktu bukanlah perangkat yang "setel dan lupakan". Mereka adalah komponen aktif yang harus diuji secara fungsional sebagai bagian dari jadwal inspeksi alarm kebakaran dan sistem keselamatan jiwa rutin gedung, biasanya dilakukan setiap tahun.

Selama pengujian ini, setiap urutan waktunya harus dimulai. Teknisi harus memverifikasi dengan stopwatch bahwa penundaan sesuai dengan pengaturan yang terdokumentasi dan bahwa tindakan akhir (seperti menyalakan kipas, melepaskan rana) terjadi sebagaimana mestinya. Pengujian proaktif ini adalah satu-satunya cara untuk mengidentifikasi komponen yang gagal sebelum diperlukan dalam keadaan darurat.

Orkestrator Keamanan

Kami memulai dengan menetapkan relai waktu bukan sebagai komponen sederhana, namun sebagai pengontrol logika. Sepanjang eksplorasi ini, peran tersebut menjadi jelas.

Kita telah beralih dari kebutuhan mendasar akan penundaan-untuk mencegah alarm palsu dan lonjakan listrik-ke aplikasi spesifik dan penting pada panel alarm, sistem pengendalian asap, pompa kebakaran, dan jalur keluar. Kita telah melihat bagaimana peristiwa-peristiwa yang terjadi secara individual ini dirangkai menjadi suatu rangkaian kontrol keterkaitan yang canggih.

Relai waktu dalam aplikasi alarm kebakaran dan sistem pembuangan asap relai waktu berfungsi sebagai pahlawan tanpa tanda jasa, pengatur cerdas sistem proteksi kebakaran. Pemilihan yang tepat, pemasangan yang tepat, dan keandalan yang telah terbukti mengubah kumpulan peralatan canggih menjadi sistem keselamatan-keselamatan hidup yang kohesif, logis, dan efektif. Ini adalah otak di balik kekuatan yang memastikan bahwa pada saat-saat kritis ketika terjadi kebakaran, responsnya bukanlah kekacauan, melainkan keteraturan.
